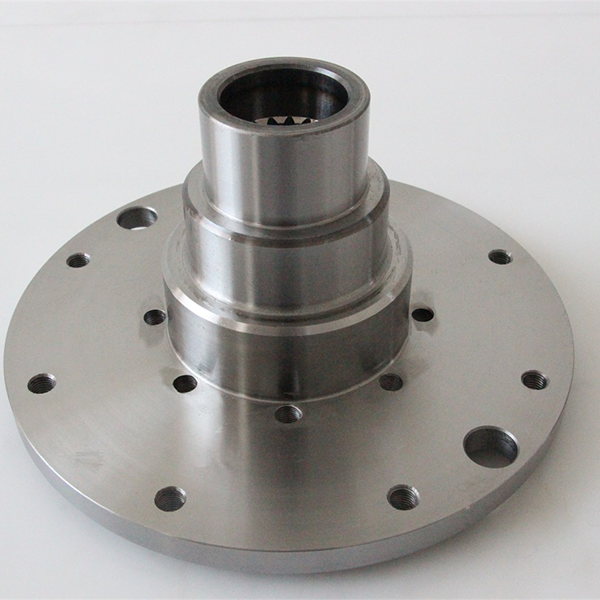

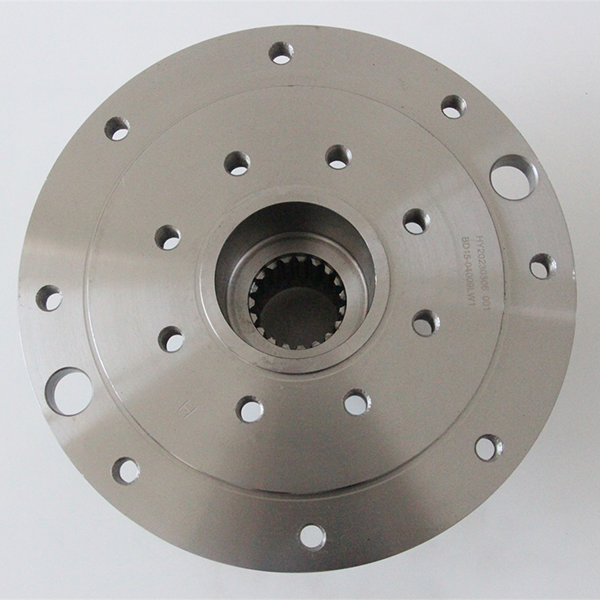

Соединительный фланц BD15-04009LW1
Обычный круглый фланец: используется в инженерной технике, в трансмиссии сельскохозяйственного оборудования и в приводном соединении коробки передач.
Широкая универсальность
Малое коаксиальное и торцевое биение
Внутренние шлицы почти 100 видов.
Описание
маркер
Параметры продукта
| Серийный номер | Описание | Содержание | |
| 1 | Название продукта | Передний выходной фланец | |
| Номер чертежа | BD15-04009LW1 | ||
| 2 | Сценарий применения | 5-тонная коробка передач погрузчика | |
| 3 | Материал | 40Cr | |
| Название и размер основных деталей | Диаметр внешней окружности | Ø272мм | |
| Количество внутренних зубов | 19 | ||
| Модуль внутренней шлицевки | 2.5 | ||
| Высокочастотный диаметр | Ø70мм | ||
| Обработка поверхности | Термическая обработка с твердостью 248 - 293HB. твердость локальной высокочастотной закалки HRC52 - 60, глубина закаленного слоя 1 - 2. Окисление поверхности. | ||
| 4 | Особенности | Цельнокованая заготовка с высокой прочностью, внутренний шлиц обрабатывается с использованием высокоточного многогранного резца на станке с верхним подъемом. Коаксиальность фланца и точность вертикальности высокие. | |
| 5 | Другое | ||
