Фланец

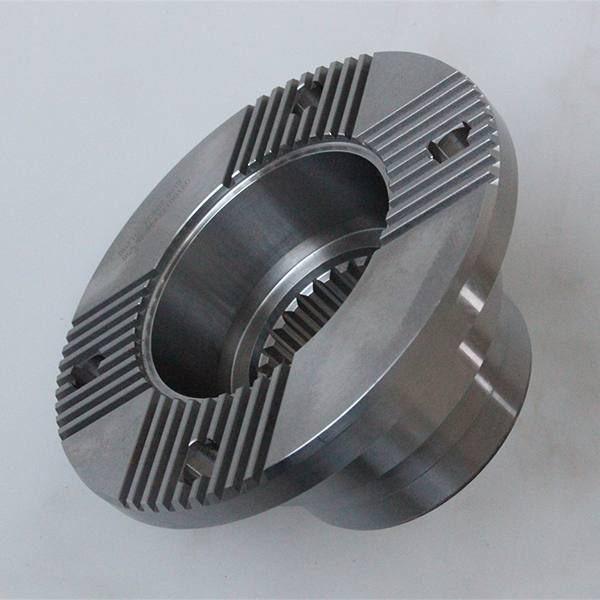

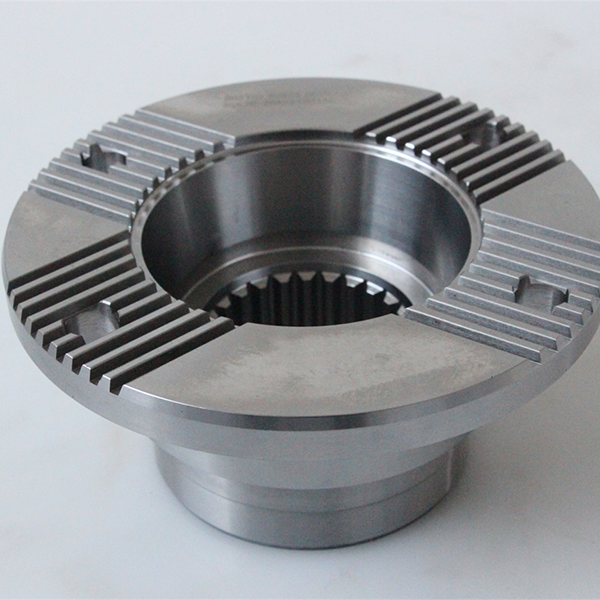

9G670-26A221001A0
Торцевой фланец: используется в инженерной технике, в трансмиссии сельскохозяйственной машины и в приводном соединении коробки передач.
Торцевые зубчатые соединения имеют преимущества высокой прочности соединения и могут значительно снизить риск сдвига болтов, вызванных ударом, и подходят для тяжелого оборудования.
Описание
маркер
Параметры продукта
| Серийный номер | Описание | Содержание | |
| 1 | Название продукта | Фланец передней оси | |
| Номер чертежа | 9G670-26A221001A0 | ||
| 2 | Сценарий применения | 7-тонная ось погрузчика | |
| 3 | Материал | 40Cr | |
| Название и размер основных деталей | Диаметр внешней окружности | Ø180мм | |
| Количество внутренних зубов | 26 | ||
| Модуль внутренней шлицевки | 2.5 | ||
| Высокочастотный диаметр | Ø105мм | ||
| Обработка поверхности | Термическая обработка с твердостью 214-286HB; твердость локальной высокочастотной закалки 45-55HRC, глубина закаленного слоя 0.8-1.6 мм. | ||
| 4 | Особенности | Цельнокованая заготовка с высокой прочностью, внутренний шлиц обрабатывается с использованием высокоточного многогранного резца на станке с верхним подъемом. Коаксиальность фланца и точность вертикальности высокие. Торцевые зубья формируются на горизонтальном резьбовом станке. Высокая прочность соединений, что значительно снижает риск сдвига болтов, широко используется в тяжелой и высоконагруженной технике. | |
| 5 | Другое | ||
