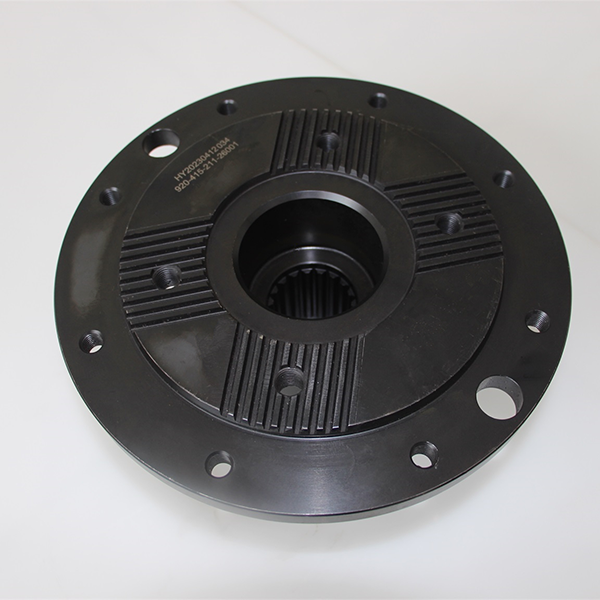

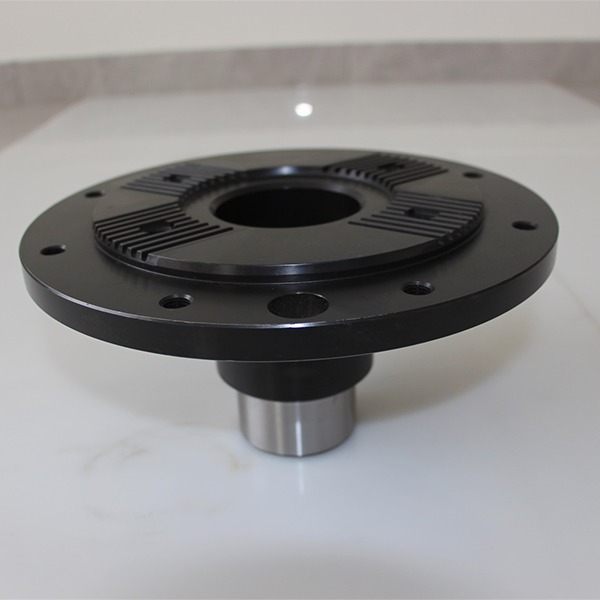

Торцевой зуб фланец 920-415-211-26001
Торцевой фланец: используется в инженерной технике, в трансмиссии сельскохозяйственной машины и в приводном соединении коробки передач.
Торцевые зубчатые соединения имеют преимущества высокой прочности соединения и могут значительно снизить риск сдвига болтов, вызванных ударом, и подходят для тяжелого оборудования.
Описание
маркер
Параметры продукта
| Серийный номер | Описание | Содержание | |
| 1 | Название продукта | Передний выходной фланец | |
| Номер чертежа | 920-415-211-26001 | ||
| 2 | Сценарий применения | 6-тонная коробка передач погрузчика | |
| 3 | Материал | 40Cr | |
| Название и размер основных деталей | Диаметр внешней окружности | Ø272мм | |
| Количество внутренних зубов | 19 | ||
| Модуль внутренней шлицевки | 2.5 | ||
| Высокочастотный диаметр | Ø70мм | ||
| Обработка поверхности | Термическая обработка с твердостью 248 - 293HB. твердость локальной высокочастотной закалки HRC52 - 60, глубина закаленного слоя 1 - 2мм. Окисление поверхности. | ||
| 4 | Особенности | Цельнокованая заготовка с высокой прочностью, внутренний шлиц обрабатывается с использованием высокоточного многогранного резца на станке с верхним подъемом. Коаксиальность фланца и точность вертикальности высокие. Торцевые зубья формируются на горизонтальном резьбовом станке. Высокая прочность соединений, что значительно снижает риск сдвига болтов, широко используется в тяжелой и высоконагруженной технике. | |
| 5 | Другое | ||
