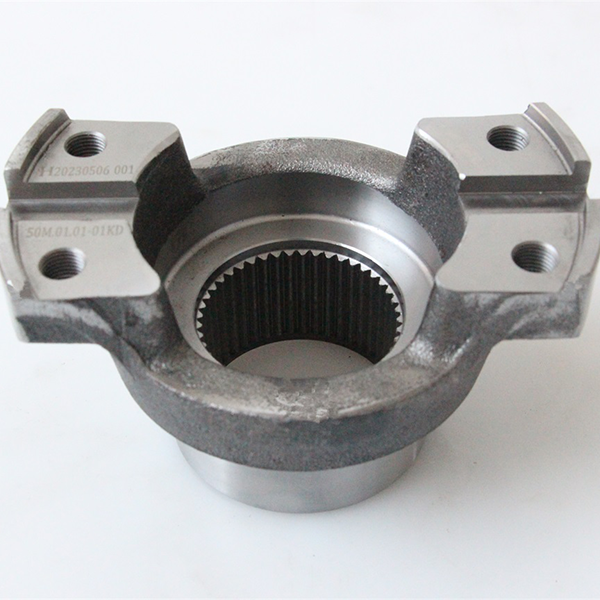

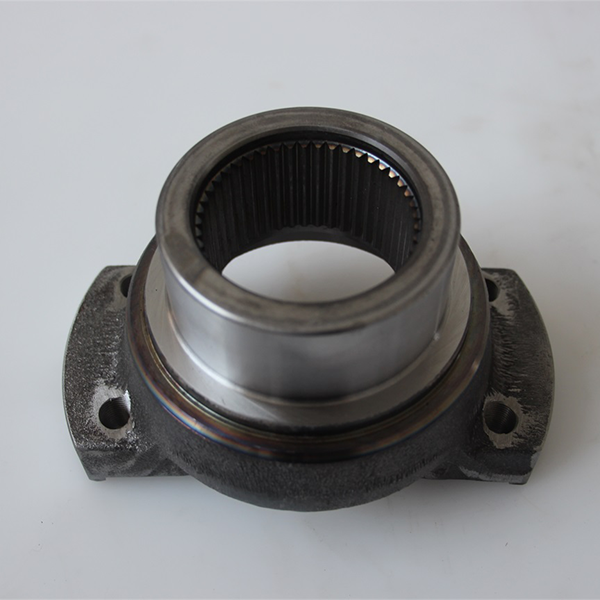

Внутренний шлицевой фланец 50M.01.01-01KD
фасонный (тип C) торцевой шпоночный фланец: используется в инженерной технике, в трансмиссии сельскохозяйственного оборудования и в приводном соединении коробки передач.
Можно использовать цельную ковку, можно также использовать фрезерную обработку. Обладает широким диапазоном применения, высокой прочностью на сдвиг.
Описание
маркер
Параметры продукта
| Серийный номер | Описание | Содержание | ||
| 1 | Название продукта | Фланец | ||
| Номер чертежа | 50M.01.01-01KD | |||
| 2 | Сценарий применения | 5-тонная ось погрузчика | ||
| 3 | Материал | 40Cr | ||
| Название и размер основных деталей | Диаметр внешней окружности | Ø158мм | ||
| Количество внутренних зубов | 45 | |||
| Внутренний шаг шлица | 20/40 | |||
| Высокочастотный диаметр | Ø80мм | |||
| Обработка поверхности | Термическая обработка с твердостью 214-302HB. Локальная высокочастотная закалка 50 - 60 HRC, глубина закалки на внешней поверхности 0.8 - 2, торцевая поверхность 0.3 - 1. | |||
| 4 | Особенности | Цельнокованая заготовка с высокой прочностью, внутренний шлиц обрабатывается с использованием высокоточного многогранного резца на станке с верхним подъемом. Коаксиальность фланца и точность вертикальности высокие. | ||
| 5 | Другое | |||
связаться с нами
Сопутствующие популярные продукты

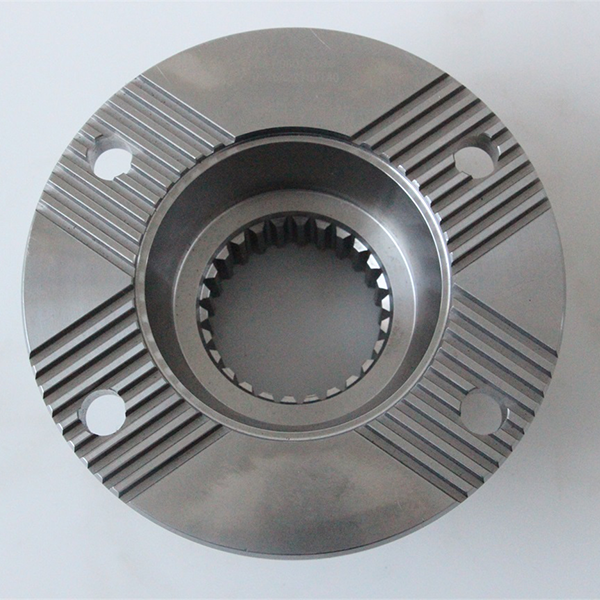

Фланец сельскохозяйственной техники 9G670-26A221001A0
Торцевой фланец: используется в инженерной технике, в трансмиссии сельскохозяйственной машины и в приводном соединении коробки передач. Торцевые зубчатые соединения имеют преимущества высокой прочности соединения и могут значительно снизить риск сдвига болтов, вызванных ударом, и подходят для тяжелого оборудования.
Фланцы в специальной форме 2705011676
фасонный (тип C) торцевой шпоночный фланец: используется в инженерной технике, в трансмиссии сельскохозяйственного оборудования и в приводном соединении коробки передач. Можно использовать цельную ковку, можно также использовать фрезерную обработку. Обладает широким диапазоном применения, высокой прочностью на сдвиг.

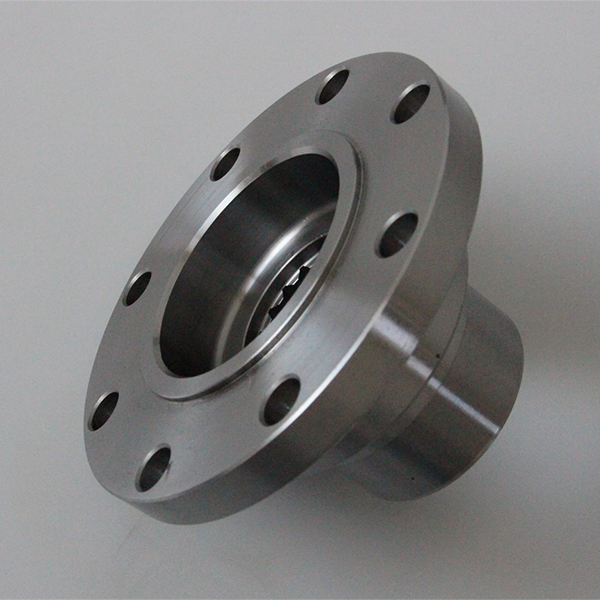

Соединительный фланц BD15-04009LW1
Обычный круглый фланец: используется в инженерной технике, в трансмиссии сельскохозяйственного оборудования и в приводном соединении коробки передач. Широкая универсальность Малое коаксиальное и торцевое биение Внутренние шлицы почти 100 видов.
Фланцы для строительной техники ZL30.01.01-01
Обычный круглый фланец: используется в инженерной технике, в трансмиссии сельскохозяйственного оборудования и в приводном соединении коробки передач. Широкая универсальность Малое коаксиальное и торцевое биение Внутренние шлицы почти 100 видов.

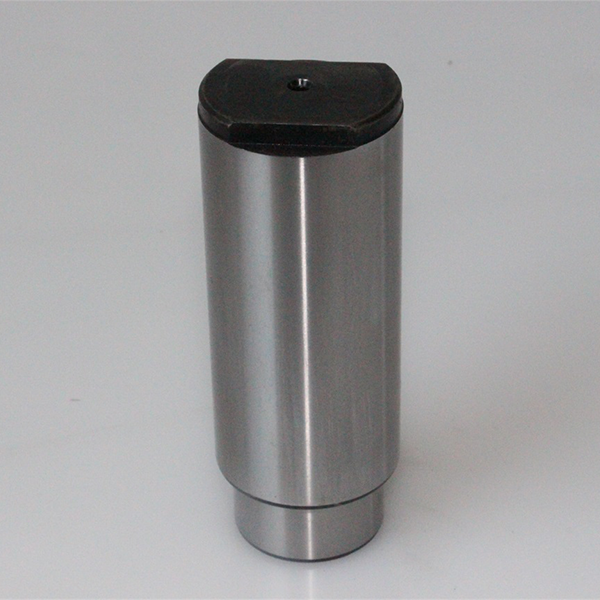

ось планетарного колеса погрузчика T400.03.02-02
Планетарная ось, как основной компонент планетарной системы колес, играет важную поддерживающую и передающую роль и широко используется в различных машинах и оборудовании. Автоматическая обработка производственных линий Высокая эффективность и точность

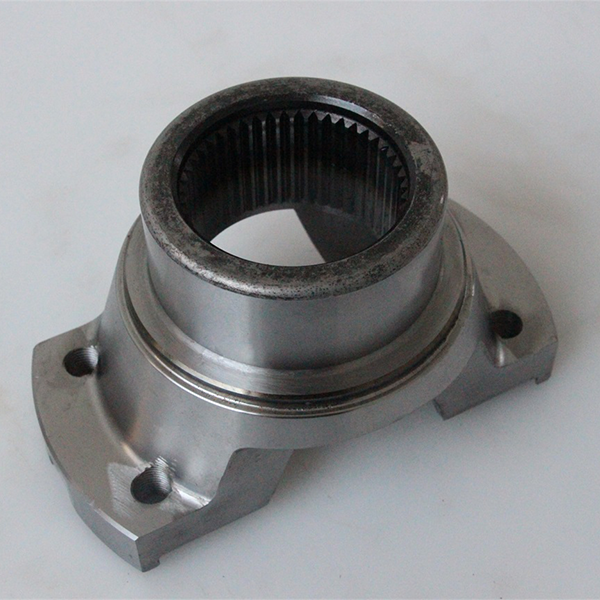

Фланец коробки передач 50M.01.01-01S
Торцевой фланец: используется в инженерной технике, в трансмиссии сельскохозяйственной машины и в приводном соединении коробки передач. Торцевые зубчатые соединения имеют преимущества высокой прочности соединения и могут значительно снизить риск сдвига болтов, вызванных ударом, и подходят для тяжелого оборудования.
Фланцы в специальной форме 9G670-27A221001A0
фасонный (тип C) торцевой шпоночный фланец: используется в инженерной технике, в трансмиссии сельскохозяйственного оборудования и в приводном соединении коробки передач. Можно использовать цельную ковку, можно также использовать фрезерную обработку. Обладает широким диапазоном применения, высокой прочностью на сдвиг.

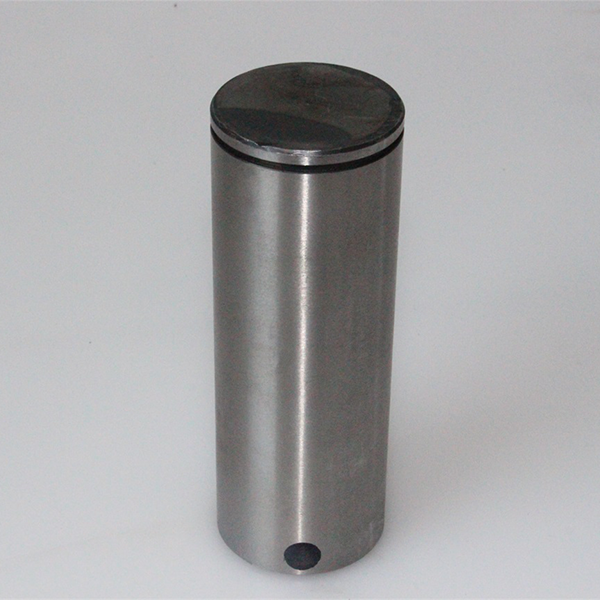

ось планетарного колеса бульдозера PY180.39.02-12
Планетарная ось, как основной компонент планетарной системы колес, играет важную поддерживающую и передающую роль и широко используется в различных машинах и оборудовании. Автоматическая обработка производственных линий Высокая эффективность и точность

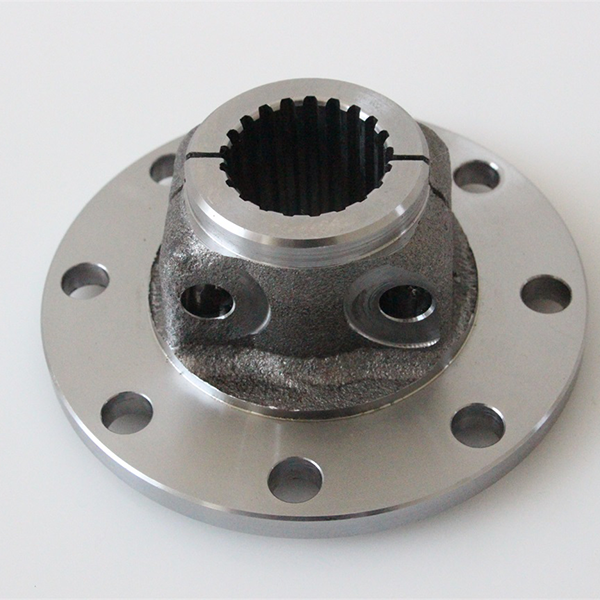

Фланец из сплава YT1804B.01-14
Обычный круглый фланец: используется в инженерной технике, в трансмиссии сельскохозяйственного оборудования и в приводном соединении коробки передач. Широкая универсальность Малое коаксиальное и торцевое биение Внутренние шлицы почти 100 видов.
Фланец из углеродистой стали WGL100.01.01-01
Обычный круглый фланец: используется в инженерной технике, в трансмиссии сельскохозяйственного оборудования и в приводном соединении коробки передач. Широкая универсальность Малое коаксиальное и торцевое биение Внутренние шлицы почти 100 видов.

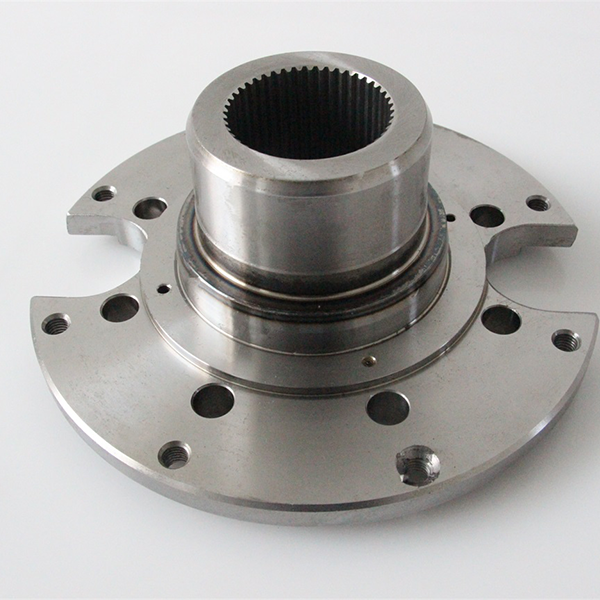

Круглый фланец MYF200.11.1-1
Обычный круглый фланец: используется в инженерной технике, в трансмиссии сельскохозяйственного оборудования и в приводном соединении коробки передач. Широкая универсальность Малое коаксиальное и торцевое биение Внутренние шлицы почти 100 видов.
Входной фланец BD08-01002
Обычный круглый фланец: используется в инженерной технике, в трансмиссии сельскохозяйственного оборудования и в приводном соединении коробки передач. Широкая универсальность Малое коаксиальное и торцевое биение Внутренние шлицы почти 100 видов.
Фланцы для строительной техники 9F650-27B221001A0
Обычный круглый фланец: используется в инженерной технике, в трансмиссии сельскохозяйственного оборудования и в приводном соединении коробки передач. Широкая универсальность Малое коаксиальное и торцевое биение Внутренние шлицы почти 100 видов.

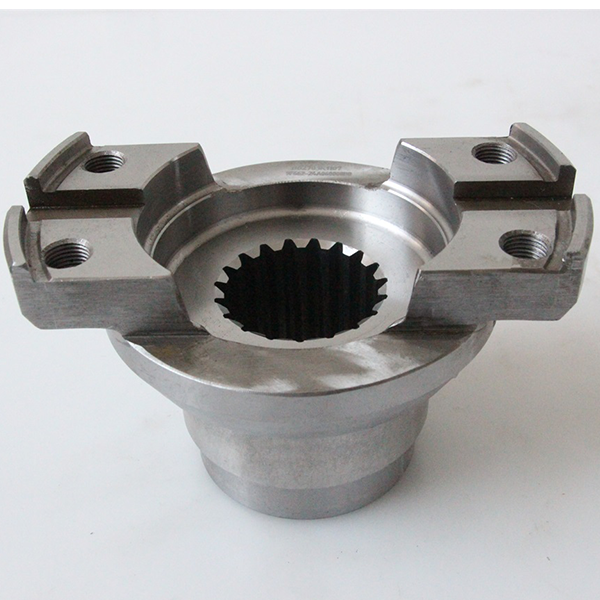

Фланцы для строительной техники 9F662-24A060008B0
фасонный (тип C) торцевой шпоночный фланец: используется в инженерной технике, в трансмиссии сельскохозяйственного оборудования и в приводном соединении коробки передач. Можно использовать цельную ковку, можно также использовать фрезерную обработку. Обладает широким диапазоном применения, высокой прочностью на сдвиг.
Внутренний шлицевой фланец 9F654-24D060007A0
Обычный круглый фланец: используется в инженерной технике, в трансмиссии сельскохозяйственного оборудования и в приводном соединении коробки передач. Широкая универсальность Малое коаксиальное и торцевое биение Внутренние шлицы почти 100 видов.

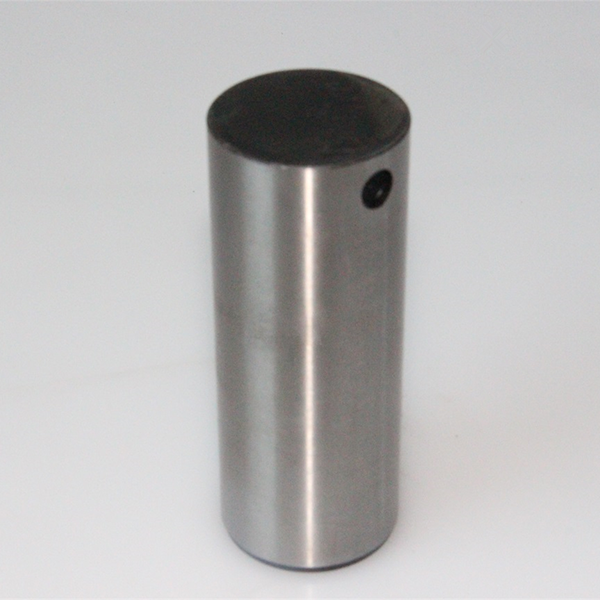

Планетарная ось для сельскохозяйственной техники 50M.00-15
