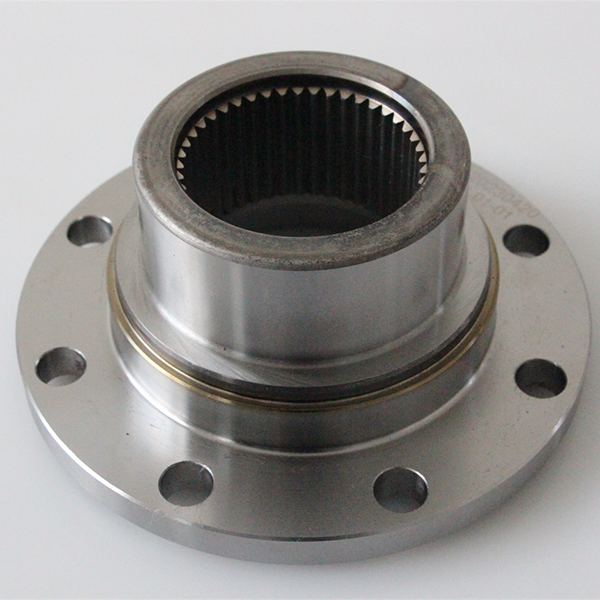

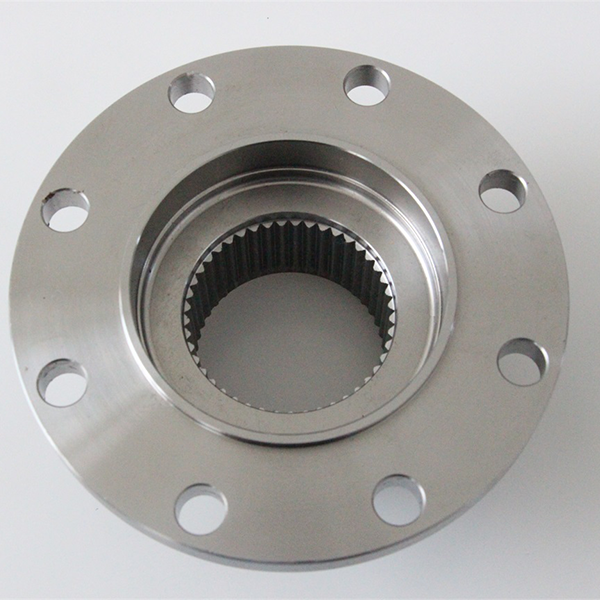

Фланец оси привода 50M.01.01-01
Обычный круглый фланец: используется в инженерной технике, в трансмиссии сельскохозяйственного оборудования и в приводном соединении коробки передач.
Широкая универсальность
Малое коаксиальное и торцевое биение
Внутренние шлицы почти 100 видов.
Описание
маркер
Параметры продукта
| Серийный номер | Описание | Содержание | |
| 1 | Название продукта | Фланец | |
| Номер чертежа | 50M.01.01-01 | ||
| 2 | Сценарий применения | Задний мост 5-тонного погрузчика | |
| 3 | Материал | 40Cr | |
| Название и размер основных деталей | Диаметр внешней окружности | Ø150мм | |
| Количество внутренних зубов | 45 | ||
| Внутренний шаг шлица | 20/40 | ||
| Высокочастотный диаметр | Ø80мм | ||
| Обработка поверхности | Термическая обработка с твердостью 214-302HB. Локальная высокочастотная закалка 50 - 60 HRC, глубина закалки на внешней поверхности 0.8 - 2мм, торцевая поверхность 0.3 - 1мм. | ||
| 4 | Особенности | Цельнокованая заготовка с высокой прочностью, внутренний шлиц обрабатывается с использованием высокоточного многогранного резца на станке с верхним подъемом. Коаксиальность фланца и точность вертикальности высокие. | |
| 5 | Другое | ||
