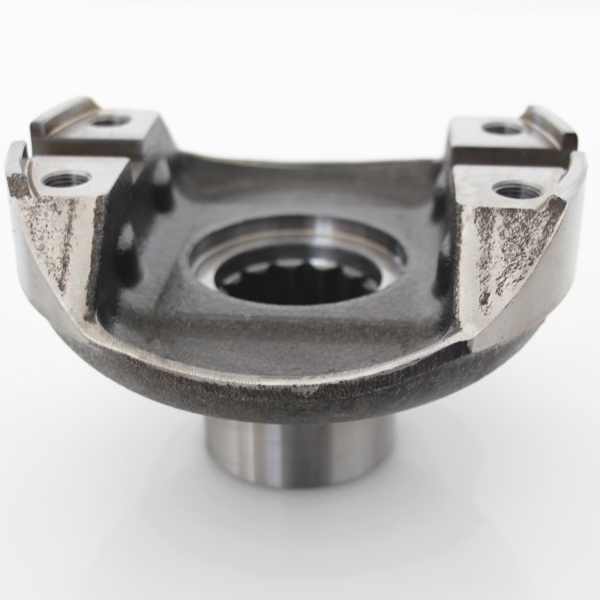

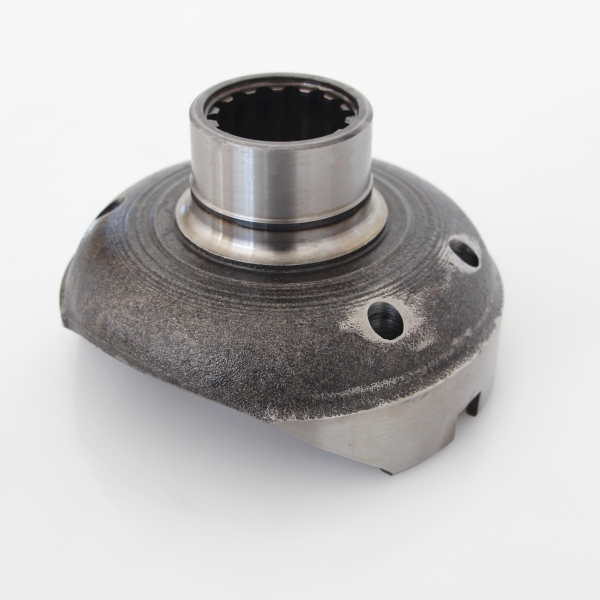

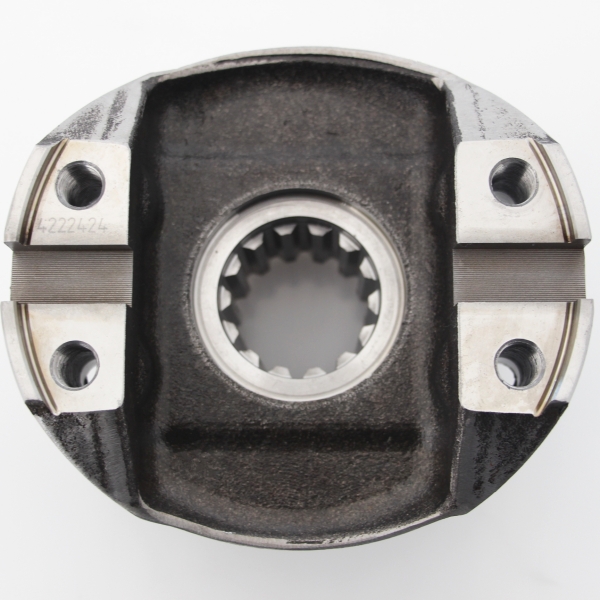

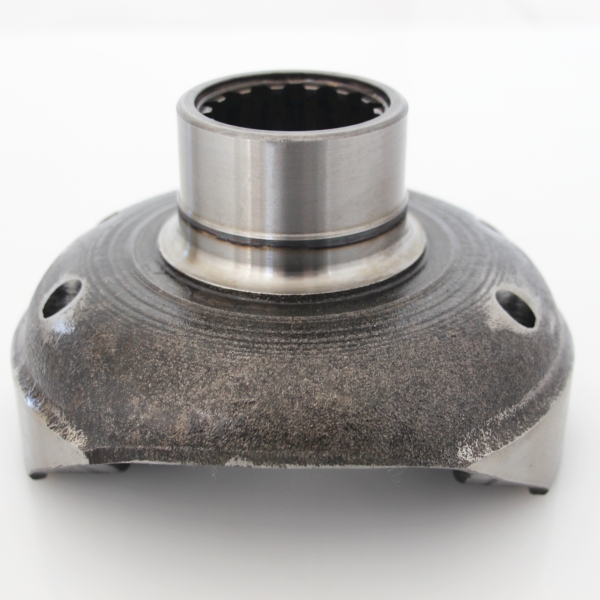

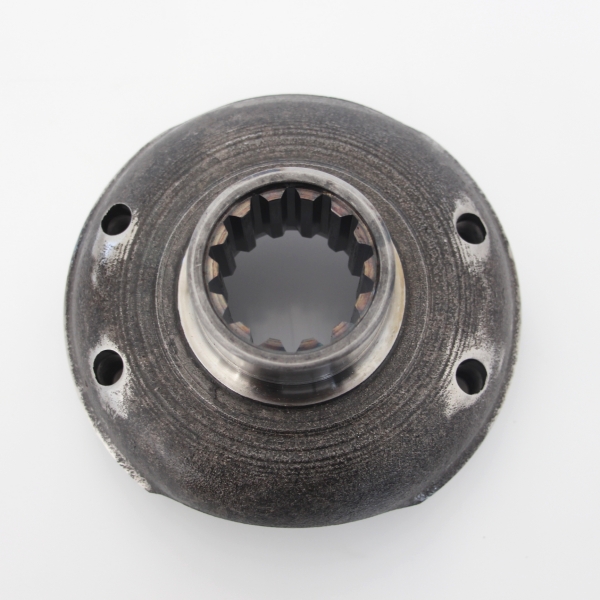

Фланец для оси 4222424
фасонный (тип C) торцевой шпоночный фланец: используется в инженерной технике, в трансмиссии сельскохозяйственного оборудования и в приводном соединении коробки передач.
Можно использовать цельную ковку, можно также использовать фрезерную обработку. Обладает широким диапазоном применения, высокой прочностью на сдвиг.
Описание
маркер
Параметры продукта
| Серийный номер | Описание | Содержание | |
| 1 | Название продукта | Входный фланец | |
| Номер чертежа | NF16D.01-02 | ||
| 2 | Сценарий применения | Ось подземного погрузчика с объёмом 4 куб.м | |
| 3 | Материал: | 40Cr | |
| Название и размер основных деталей: | Диаметр внешней окружности | Ø174.6мм | |
| Количество внутренних зубов | 15 | ||
| Модуль внутренней шлицевки | 8/16 | ||
| Высокочастотный диаметр | Ø76.5мм | ||
| Обработка поверхности: | Термическая обработка с твердостью 280-302HB. Локальная высокочастотная закалка 50 - 60 HRC, глубина закалки на внешней поверхности 0.8 - 2. | ||
| 4 | Особенности | Цельнокованая заготовка с высокой прочностью, внутренний шлиц обрабатывается с использованием высокоточного многогранного резца на станке с верхним подъемом. Коаксиальность фланца и точность вертикальности высокие. | |
| 5 | Другое | ||
