Фланец
11400800653

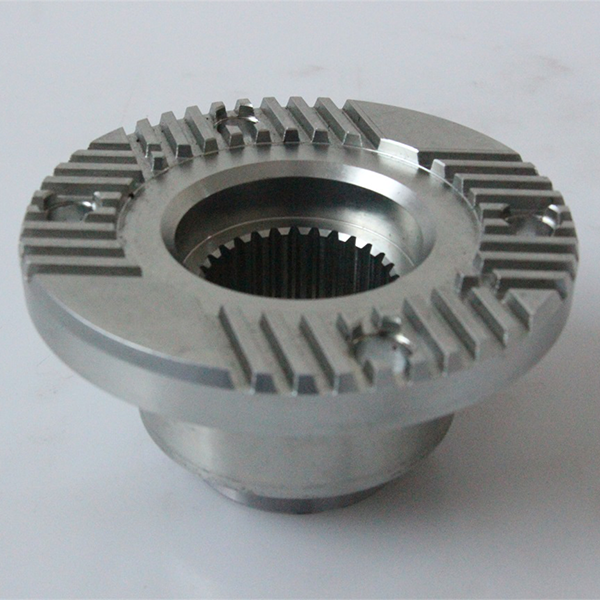

Торцевой фланец: используется в инженерной технике, в трансмиссии сельскохозяйственной машины и в приводном соединении коробки передач.
Торцевые зубчатые соединения имеют преимущества высокой прочности соединения и могут значительно снизить риск сдвига болтов, вызванных ударом, и подходят для тяжелого оборудования.
Описание
маркер
Параметры продукта
| Серийный номер | Описание | Содержание | |
| 1 | Название продукта | Фланец | |
| Номер чертежа | 11400800653 | ||
| 2 | Сценарий применения | Механизм отбора мощности | |
| 3 | Материал | 45# | |
| Название и размер основных деталей | Диаметр внешней окружности | Ø120мм | |
| Количество внутренних зубов | 28 | ||
| Модуль внутренней шлицевки | 1.5 | ||
| Высокочастотный диаметр | Ø55мм | ||
| Обработка поверхности | Термическая обработка с твердостью 180-220HB. Локальная высокочастотная закалка ≥ 52 HRC, глубина закалки на внешней поверхности 1.5 - 2. Оцинковка поверхности | ||
| 4 | Особенности | Цельнокованая заготовка с высокой прочностью, внутренний шлиц обрабатывается с использованием высокоточного многогранного резца на станке с верхним подъемом. Коаксиальность фланца и точность вертикальности высокие. Торцевые зубья формируются на горизонтальном резьбовом станке. Высокая прочность соединений, что значительно снижает риск сдвига болтов, широко используется в тяжелой и высоконагруженной технике. | |
| 5 | Другое | ||
